5.4.5.2.1.2 Filtro para gases nitrosos | Fecha: 04/11/98 |
Resumen Cuando se utiliza la cianuración con precipitación sobre zinc, el producto - el "dore" - contiene ademas del oro y la plata otros metales (sobre todo cobre y zinc). El método de refinación con ácido nítrico es frecuentemente utilizado para la refinación del oro y de la plata, cuando no existe un mercado para el dore. Durante este proceso desprende un gran volumen de gases nitrosos (gases ácidos de color rojo y amarillo), los cuales son sumamente tóxicos para el operador, danino al medio ambiente e visibles desde lejos. Realizando la refinación dentro de una sorbona, se puede reducir en alto grado la salida de estos gases mediante el siguiente filtro. |
|

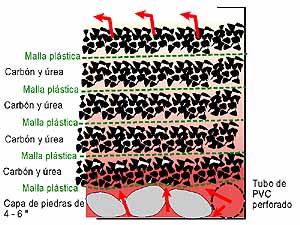

Descripción El filtro consiste de un tanque de neutralización y un tanque de oxidación. En el tanque de neutralización, los gases nitrosos pasan por una ducha alcalina (agua con hidróxido de sodio). Los gases nitrosos,.que despues de esta ducha todavia quedan, reaccionan en el tanque de oxidación con carbón de leña y urea. A continuación se describen los pasos para la construcción del filtro. A.) Construccion del fundamento y de los tanques El fundamento es una
plataforma de hormigon, 3 m de largo y 1 m de ancho.
Encima de este fundamento se construyen los 2 tanques:

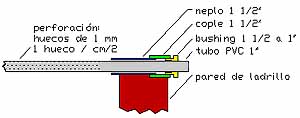

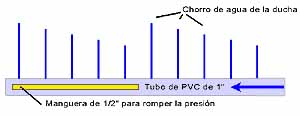

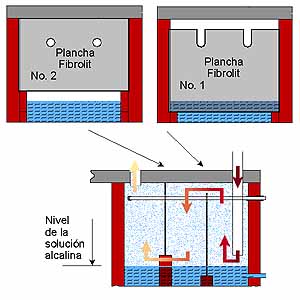

B.) Sistema de ducha del tanque de neutralización En la posición 1/4 y 3/4 del ancho y unos 15 cm debajo de la tapa estan ubicadas las dos duchas. Cada una consiste de un tubo de PVC de 1", del largo del tanque y perforada con un hueco de 1/16" por cada cm2. Para fines de mantenimiento, el tubo puede ser sacado del tanque: En la paréd del tanque queda encementado un neplo y un cople de 1 1/2"; El extremo exterior el tubo de PVC esta roscado a lo largo de unos 10 cm; Un bushing de 1 1/2" a 1" unido con el tubo de PVC permite el fácil montaje del tubo en el cople encementado. Para lograr una distribución uniforme de la presión del agua, es recomendable, introducir al tubo de PVC un recorte de manguera de 1/2" a la mitad del largo del tubo. El extremo interior del tubo PVC se cierra con una tapa "macho" de 3/4", la que da justo al diámetro interior del tubo de 1". El sistema de duchas es alimentado por una bomba de 1 1/2". C.) Sistema de laberinto dentro del tanque de neutralización Con la finalidad de aumentar el tiempo de contacto entre la solución alcalina y los gases, se instala en el interior del tanque un sistema de laberinto, dividiendo el volumen en tres sectores de 40 cm de ancho cada uno. Para la separación de los sectores se puede utilizar planchas "Fibrolit" de 8 mm de espesor, encementados en la pared. Estas planchas (con fibras sintéticas sin asbesto!) son resistentes al agua y por esta caracteristica frecuentemente utilizadas para las celdas de precipitación de la cianuración. D.) Medio alcalino Como medio alcalino se utiliza soda cáustica en su forma de libre comercialización. El tanque se llena hasta el nivel de 10 cm debajo de la plancha Fibrolit Nr. 2. De esta forma el volumen de solución es alrededor de 300 litros. Se trabaja con una solución al 1% (3 kg de soda). Con esta concentración el valor pH marca 14, es decir fuertemente alcalino, lo que garantiza una buena neutralización de los gases ácidos. Para el control y mantenimiento de la alcalinidad y de la cantidad de agua, el tanque de neutralización tiene encementado adicionalmente un pedazo de tubo de 4", el cual puede ser cerrado con una tapa. E.) Tubo de unión entre el tanque de neutralización y tanque de oxidación Los dos tanques estan conectados con un tubo PVC de 4". La salida del tanque de neutralización está en la esquina opuesta de la entrada. La entrada al tanque de oxidación está en la esquina opuesta a la salida del tanque de neutralización. El tubo de conexión tiene una parte ascendiente de 45° para de esta forma precipitar ocasionales gotas de agua provenientes de la ducha alcalina, y para asi conservar el filtro de oxidación lo mas seco posible. Se debe poner especial atención, que todas las uniones hacen el papel de embudo, para evitar derrames. F.) Instalaciones dentro del tanque de oxidación El tubo de entrada termina en el fondo del tanque en una "L" conformada por tubos PVC de 4" y perforado con huecos de 1/4" en una distancia de aprox. 3 cm del uno al otro. Para que los gases nitrosos se distribuyan lo más uniforme posible, el tanque de oxidación tiene en su parte inferior una capa de piedras gruesas (10-15 cm), para que el gas pase por los intersticios de los mismos a todo el área interno del tanque. Como medio de oxidación se utiliza una mezcla de carbón de leña y úrea. Para el carbón se consideró, que una granulometría entre 1" y 1 1/2" es un buen compromiso entre gran superficie y permeabilidad. Con el fin de mantener el carbón y la úrea separado de las piedras, se pone encima de las piedras una malla plástica con 5 mm de apertura. Encima de esta malla se pone la primera capa de carbón (alrededor 10-15 cm de altura = 3 sacos) y se siembra la úrea granulada sobre el carbón (alrededor de 15 kg/capa, de lo cual una gran parte se dispersa entre los intersticios del carbón). Se debe llenar el tanque en forma de capas para de esta forma evitar, que las partículas finas de úrea y las gruesas de carbón se desmezclan. De esta forma se prosigue hasta llenar el tanque: - Una malla G.) Venterol y tubo de escape La salida del equipo se conecta a la entrada de un venterol de 4" de 1/2 HP de bajas revoluciones (1740 rpm) de tal forma que succiona el gas. De esta forma la corriente es suficientemente fuerte para extraer confiablemente los gases nitrosos, pero al mismo tiempo suficientemente lenta, para permitir el tiempo de contacto necesario con la solución alcalina y con el medio oxidante. Poniendo el venterol al último, permite, que todo el equipo funciona a succión. Por lo tanto no existe la posibilidad de escape de gas nitroso, y la construcción es menos delicado en lo que se refiere a lo hermético de las uniónes, etc. De todas formas, con el fin de proteger al máximo al venterol, se aconseja de separar el motor del mismo y de acoplar el venterol a un motor separado. De esta forma se impide, que accidentalmente entren gases nitrosos al motor y dañen l mismo. En la salida del venterol se puede colocar un tubo de escape en forma de una chiminea con tubo de PVC de 4". De todas maneras hay que evitar, que agua de lluvia entre por la chiminea al venterol y al tanque de oxidación. Esto se puede hacer, colocando una "T" en el extremo superior. H.) Plano constructivo I.) Mantenimiento
|
Referencias: Autor: Felix Hruschka felix@hruschka.com , Zarina Paredes Bibliografia: PMSC:.... 1997 |
